单锥螺旋混合机

SF 010 – SB 5000 系列

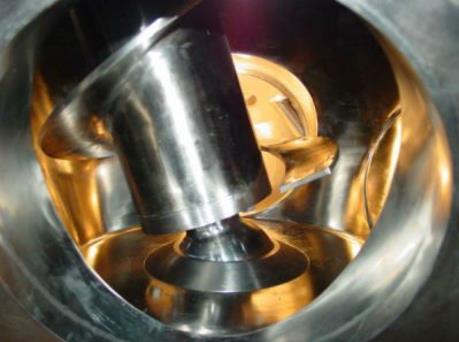

BOLZ-SUMMIX单锥螺旋混合机和干燥机的工作原理,即旋转搅拌螺杆在轨道臂的带动下贴近并沿着锥形容器壁运动。搅拌螺杆在物料中运动,将容器底部的物料向上提升。根据阿基米德螺旋原理,物料沿着容器壁不断向上运动。同时,中间部位的物料由于不在螺杆的工作区域,故在重力作用下不断下沉。由于旋转的轨道臂将带螺杆沿着容器壁运动,这会产生些微的水平力,因此产生了三维的物料流,进行细密、温和的搅拌。

混合搅拌的过程相当温和,螺杆旋转提升物料,物料之间做交换运动,中部位置的物料通过重力作用下降,轨道臂沿径向缓慢运动。

作为选择性作用,搅拌螺杆只对其中一部分物料起搅动和提升作用,所以物料颗粒的磨损和驱动力需求都是相对比较低的、节省能耗。

  • 工作原理
  • 技术参数
  • 样本下载
  • 动画演示

加料

初始产品和固体成分通过重力加入单锥螺旋混合机中。通过称重传感器来控制加料速率,或者使用常用的进料设备进行计量。液体添加剂可通过喷嘴喷入混合机或被吸入工艺过程中。

混合

所有进入单锥混合机的产品将在贴壁运行的混合螺杆带动下轻轻搅拌和循环,并保持所有成分温和地混合均匀。这种方式节能省料,不产生磨损和损耗,也不破坏产品或升高批次产品温度。本设备还可以另外设计加热或冷却用的夹套。

卸料

混合均匀的物料通过底部卸料阀排放入容器或重力输送系统,在螺杆和轨道臂的辅助之下,确保较少的残留和较高的产能。

清洗(在线清洗)

针对在各批次物料之间清洗或者更换物料前清洁设备,固定焊接的喷嘴将向整个混合机内表面喷洒清洗剂。所有接触物料或受污染的部分都将使用水或者清洗剂浸湿、清洗及冲洗,确保有效清洁到整个密闭容器内部。

技术参数

独特优势:

  • 温和搅拌,对物料产生较少的摩擦等物理作用
  • 驱动功率低,不会机械或加热破坏物料
  • 良好的混合效果和效率,混合时间短
  • 可应用于各类工业物料,不区分密度、颗粒大小形状和比例等,无隔离风险
  • 物料添加量灵活性强从负载设定的10%~100%,不影响产品的质量
  • 良好适应多物料应用,以及频繁改变物料容量
  • 自支持混合螺杆,无下方轴承;物料形成均匀可控的物料流从中心自由卸料,无残余
  • 通过螺杆与容器和卸料口之间进行补偿,螺杆贴壁运动和减少底部死区。
  • 搅拌螺杆沿锥形容器壁运动,不仅减少了搅拌作用中的无效区域,保证物料流顺着螺杆运动,降低了搅拌时间和所需的驱动功率,提高物料品质以及搅拌装置的使用寿命
  • 方便清洁,使用清洁液后即可完全排出残留
  • 全封闭工艺仓,符合较高的密封标准
  • 多种驱动系统不仅设计坚固可靠,而且便于维护
  • 除干燥固体物料外,同样适用于液体的注入和混合
  • 驱动速度可调,灵活适用于各类应用

技术参数

可用容积: 无底部支撑:100 – 8000升
带径向导向环:6000 – 25000 升
带底部轴承:10000 – 50000升
配置:
  • 良好的工程制作,按照压力容器进行测试
  • 全焊接的容器设计,适用于制药和卫生型物料
  • 内部抛光或电解抛光处理
  • 外部抛光或喷砂处理
选项: 附加配件,例如通风/排气过滤器、取样元件
设计有加热/冷却夹套、不锈钢保温夹套
设备:
  • 附加配件,例如通风/排气过滤器、取样元件
  • 合适的卸料/加料阀(门、半球阀)
  • 全套CIP 装置
  • 不同种类的喷雾装置
  • 仪表和工艺传感器,包括PAT
  • 不同设计的搅拌螺杆,例如制药型配置
  • 可作为单独元件或完整系统提供,包括控制部分
特殊设计:
  • 较大的混合容量,带侧面出料和纵向导板,或搅拌螺杆的下方轴承
  • 可选的底部驱动搅拌螺杆
