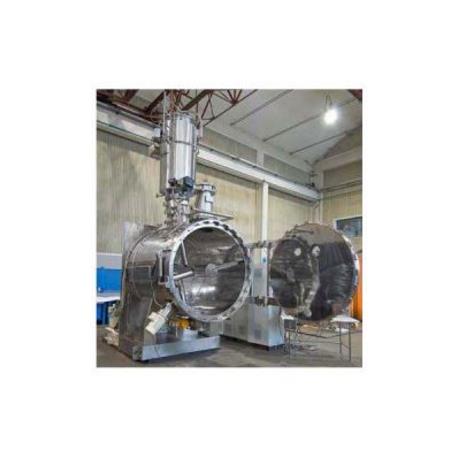

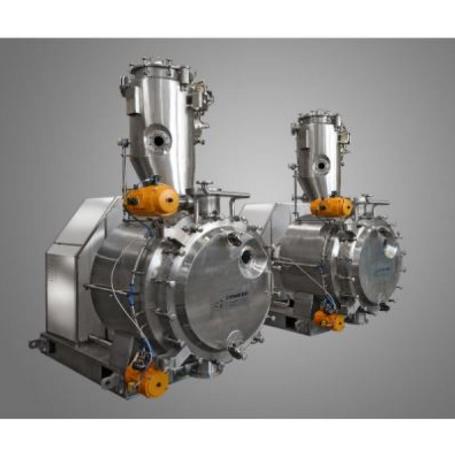

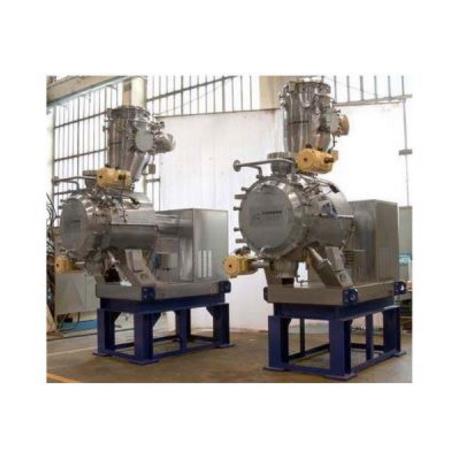

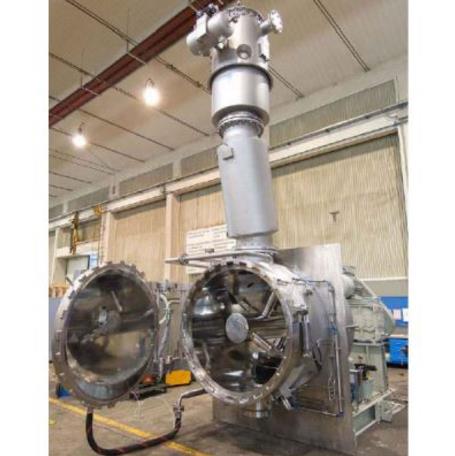

真空耙式干燥机
Pharmadry® - PH 50 - PH 4000 系列
Pharmadry® 真空干燥时间短，适用于自由流动的，敏感的药物成分和精细化工。设计严格符合 cGMP 和 FDA 标准。
搅拌器支撑在后方，在外部有可更换的机械密封。设计用于高频率的产品加工，使用在线清洗功能，清洁性良好，易于检查。
物料残留极小的卸料特点，归功于搅拌与釜壁间狭窄的间隙、未作用位置极小和特殊的搅拌设计。
- 工作原理
- 技术参数
- 样本下载
- 动画演示
惰化
在向容器内部加入潮湿滤饼和滤液之前，容器内部注入氮气来排出里面的氧气，这一步骤能够防止容器内部产生潜在的爆炸环境。
加料
惰化过后，潮湿滤饼从离心机，过滤干燥机，或者以滤液形式，进 入干燥机中。
干燥
为了达到良好的干燥效果，干燥机的抽真空和加热同步进行。干燥过程中，不停地搅拌物料。干燥机保持真空、恒温（物料的容许温度）状态，直至物料湿度达到需求。
冷却
干燥完成，物料需要冷却后才能进行卸料。
卸料
干燥并冷却后的物料，通过两侧的卸料阀卸料，物料由搅拌器运送到卸料阀。
清洗
使用喷头将清洗液喷洒到产品接触表面，在每个独立的生产批次之间，用来清洗设备的内部。这为干燥机内部进行了充分而有效的清洁。
技术参数
为顾客提供以下的特点
- 计算，设计，制造符合压力容器指令 97/23/EG 和 ASME 压力容器规范，第 VIII 节，符合cGMP 和 FDA 要求
- EG 型号检测证书 03ATEX0246X，UL 验证的电子元件，用于
- 双层机械密封和波纹管，双动式机械密封，空运行接触或无接触气封和液封
- 取样阀
- 接线盒上的不锈钢预布管
- 通过使用在线清洗系统，实现更好的清洗效果，便于验证。
选项
- 无菌版本，去除残渣层，隔离器（手套箱)，DQ, IQ, OQ 验证。
- 全自动 PLC 控制，连接到 PMSX
技术参数
| 干燥机 | 内部 Ø mm |
加热区域 m² |
公称容积 l |
速度 1/min |
驱动 kw |
|---|---|---|---|---|---|
| PH 50 | 450 | 1.1 | 50 | 45 | 3.0 |
| PH 100 | 550 | 1.6 | 100 | 35 | 4.0 |
| PH 200 | 650 | 2.1 | 150 | 30 | 5.5 |
| PH 300 | 800 | 3.1 | 260 | 20 | 7.5 |
| PH 500 | 900 | 4.0 | 380 | 14 | 11.0 |
| PH 750 | 1060 | 5.1 | 580 | 12 | 15.0 |
| PH 1000 | 1200 | 6.4 | 850 | 10 | 18.5 |
| PH 1500 | 1350 | 8.4 | 1200 | 9 | 22 |
| PH 2000 | 1480 | 10.0 | 1590 | 8 | 22 |
| PH 2500 | 1580 | 11.6 | 1990 | 8 | 30 |
| PH 3000 | 1700 | 13.1 | 2380 | 7 | 30 |
| PH 4000 | 1870 | 16.1 | 3190 | 6 | 37 |
