中心轴干燥机
Condry® - TDC 25 - TDC 15000 系列

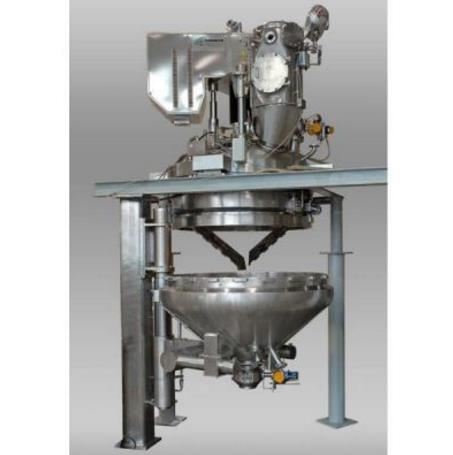

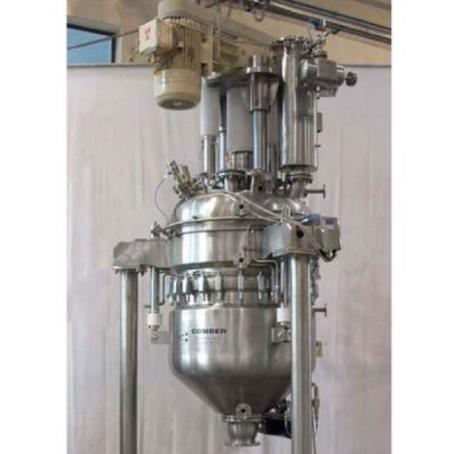

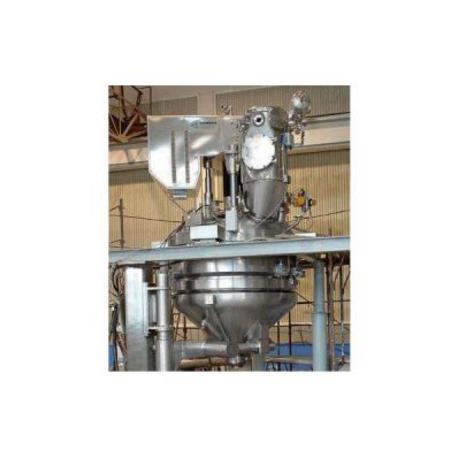

COMBER Condry®中心轴真空干燥机底部呈锥形，为多类物料工艺而开发的。本机器特别适宜于干燥处理热敏性物料和对剪切力敏感的易碎型晶体物料。
锥底的设计能够实现全卸料；通过CIP在线清洗系统进行清洁，验证简便，从而可满足频繁更换物料的需求。

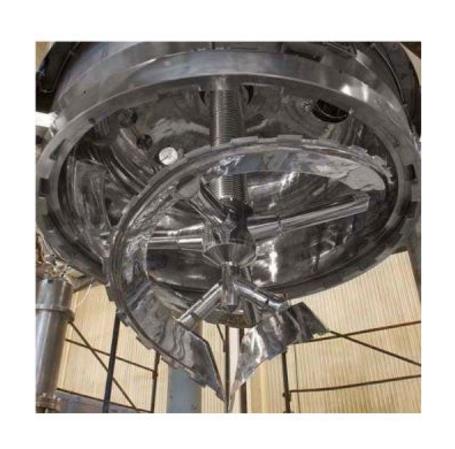

锥形的容器底部、较窄的搅拌器与容器壁间隙、特殊设计的搅拌叶片以及可选的微波加热方式，使本款设备具备良好的通用性和干燥特性。
- 工作原理
- 技术参数
- 样本下载
- 动画演示
惰化
在向容器内部加入潮湿滤饼和滤液之前，容器内部注入氮气来排出里面的氧气，这一步骤能够防止容器内部产生潜在的爆炸环境。
加料
惰化过后，潮湿滤饼从离心机，过滤干燥机，或者以滤液形式，进 入干燥机中。
干燥
为了达到良好的干燥效果，干燥机的抽真空和加热同步进行。干燥过程中，不停地搅拌物料。干燥机保持真空、恒温（物料的容许温度）状态，直至物料湿度达到需求。
冷却
干燥完成，物料需要冷却后才能进行卸料。
卸料
干燥并冷却后的物料，通过两侧的卸料阀卸料，物料由搅拌器运送到卸料阀。
清洗
使用喷头将清洗液喷洒到产品接触表面，在每个独立的生产批次之间，用来清洗设备的内部。这样能够全面有效的清洗干燥机内部。
技术参数
为顾客提供以下的特点
- 计算，设计，制造符合压力容器指令 97/23/EG 和 ASME 压力容器规范，第 VIII 节，符合cGMP 和 FDA 要求
- EG 型号检测证书 03ATEX0246X，UL 验证的电子元件，用于
- 锥形底座，改进干燥物料卸料。
- 双层机械密封和波纹管，双动式机械密封，空运行接触或无接触气封和液封
- 取样阀
选项
- 可开式容器，可加热搅拌桨，机加工容器，在线清洗系统
- 微波加热来缩短干燥过程
- 无菌版本，去除残渣层，隔离器（手套箱)，DQ, IQ, OQ 验证。
- 全自动 PLC 控制，连接到 PMSX。
技术参数
| 干燥机 | 内部 Ø mm |
加热区域 m² |
公称容积 l |
搅拌容积 l |
速度 1/min |
驱动 kw |
|---|---|---|---|---|---|---|
| TDC 25 | 440 | 0.7 | 25 | 45 | 110 | 3.0 |
| TDC 50 | 550 | 1.1 | 55 | 95 | 90 | 4.0 |
| TDC 100 | 700 | 1.9 | 110 | 190 | 70 | 5.5 |
| TDC 250 | 875 | 3.0 | 220 | 380 | 55 | 7.5 |
| TDC 400 | 1000 | 3.9 | 330 | 570 | 50 | 11 |
| TDC 700 | 1150 | 5.2 | 500 | 860 | 42 | 15 |
| TDC 1000 | 1320 | 6.8 | 750 | 1300 | 37 | 18.5 |
| TDC 1500 | 1460 | 8.4 | 1000 | 1780 | 33 | 22 |
| TDC 2100 | 1650 | 10.7 | 1500 | 2500 | 29 | 30 |
| TDC 2700 | 1830 | 13.2 | 2000 | 3500 | 26 | 37 |
| TDC 3500 | 1960 | 15.2 | 2500 | 4300 | 24 | 45 |
| TDC 4200 | 2100 | 17.4 | 3000 | 5300 | 22 | 55 |
| TDC 5500 | 2300 | 20.8 | 4000 | 7000 | 20 | 75 |
| TDC 7000 | 2480 | 24.2 | 5000 | 8700 | 18 | 90 |
| TDC 8500 | 2710 | 28.9 | 6500 | 11400 | 16 | 110 |
| TDC 10000 | 2900 | 33.1 | 8000 | 14000 | 15 | 132 |
| TDC 12000 | 3140 | 38.8 | 10000 | 17800 | 14 | 160 |
| TDC 15000 | 3450 | 46.8 | 13500 | 23600 | 13 | 200 |
